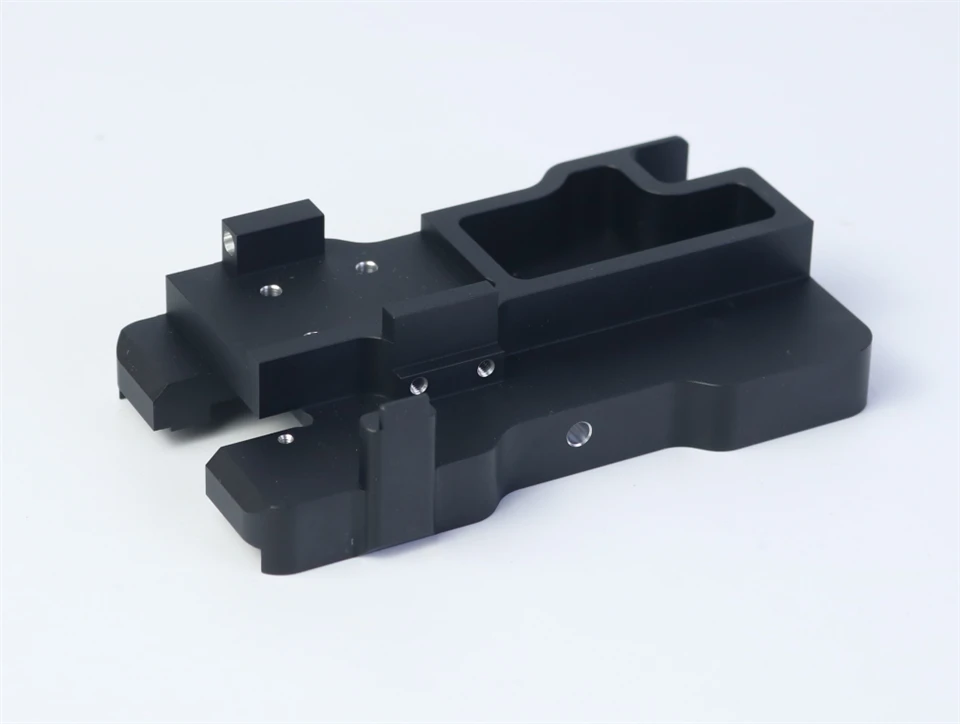

Kas yra smėliasrove juodai anoduota Al6061 padėties nustatymo plokštė?

A padėties nustatymo plokštėpagamintas išAl6061dažniausiai naudojamas CNC įtaisuose, automatikos moduliuose, lazerinėje įrangoje, optinio derinimo bazėse ir robotų mazguose. Kai praeinasmėliavimas + juodas anodavimas, dalis įgauna matinę -vienodą išvaizdą, didesnį atsparumą korozijai ir didesnį atsparumą dėvėjimuisi -, kurie dažnai yra labai svarbūs siekiant pakartotinio suspaudimo arba padėties nustatymo tikslumo.

Mūsų gamykloje šio tipo plokštės yra vienas iš labiausiai pageidaujamų komponentų mašinų originalios įrangos gamintojams ir armatūros dizaineriams, nes jis subalansuojastiprumas, apdirbamumas ir estetinė kokybė.

Kodėl dizaineriai renkasi Al6061 plokščių padėties nustatymui

Remiantis tikrais apdirbimo įrašais iš mūsų dirbtuvės (2023–2024 m. partijų duomenys):

Turtas	Al6061-T6 Faktiniai duomenys	Poveikis gamybai
Kietumas (HB)	95–100	Idealiai tinka stabiliam apdirbimui
Plokštumas po frezavimo	Mažesnis arba lygus 0,03 mm / 200 mm	Geras matmenų stabilumas
Paviršiaus šiurkštumas prieš anodavimą	Ra 0,4–0,8 μm	Lygus pagrindas vienodam anodavimui
Anodavimo sluoksnio storis	10–18 μm	Tinka pramoninei įrangai

Šios vertės gaunamos iš mūsų matavimų žurnalo, naudojant Mitutoyo indikatorius ir dangos testerius per tris klientų serijas, skirtas automatizavimo tvirtinimo elementams.

Kaip smėliavimas pagerina paviršiaus kokybę

Prieš anodavimą plokštė paprastai yrasmėliasrove (karoliukų pūtimas #100–#150). Remiantis mūsų realia dirbtuvių procedūra:

Smūgio slėgis:0,5–0,6 MPa

Purkštuko atstumas:180–220 mm

Gautas šiurkštumas:Ra 1,6–2,2 μm

Poveikis: pašalina smulkias įrankių žymes / sulieja kampų perėjimus / suteikia matinę tekstūrą

Klientai renkasi valymą smėliasrove, nes taip išvengiama netolygaus blizgesio, kurį gaunate naudojant neapdorotą CNC{0}}frezuotą aliuminį, ypač ant didelių plokščių plokščių.

Juodos spalvos anodavimo našumas: realūs išmatuoti duomenys

Mes anodavome daugiau nei8,000+ Al6061 tvirtinimo plokštėsnuo 2019 m. Remiantis faktiniais QC lapais:

Bandomasis elementas	Tipiškas rezultatas	Pastabos
Dangos storis	12–16 μm	Tinka pramoniniam naudojimui
Spalvos vienodumas	ΔE < 1,0	Kai smėliavimas yra tolygus
Atsparumas druskos purškimui	336–480 valandų	Remiantis konkrečiomis kliento{0}}specifikacijomis
Atsparumas dilimui	Po 50 ciklų nėra matomų įbrėžimų	1 kg apkrovos sausos trinties bandymas

Juodai anoduotas sluoksnis taip pat padeda paslėpti pirštų atspaudus ir nedidelius įbrėžimus, todėl automatikos įrangos integratoriai teikia pirmenybę matiniams{0}}juodiems paviršiams.

Padėties nustatymo plokštės CNC apdirbimo procesas (žingsnis{0}}po-žingsnis)

Šis skyrius atitinkaKaip-Paieškos tikslą.

1. Medžiagos paruošimas

Neapdorota Al6061-T6 plokštė, patvirtinta PMI

Pjūklo pjovimo tolerancija: ±0,3 mm

Didesnių nei 8 mm storių plokščių senėjimas nuo įtempių-

2. Grubus frezavimas

Galinis frezas Ø10 / Ø16 karbidas

Pastūma: 1800–2200 mm/min

Pjovimo gylis: 0,4–0,8 mm

Tikslas: Pašalinkite 80–85% medžiagos perteklių

3. Tikslus įkišimas ir skylių apdirbimas

Įrankio spindulio kompensacija siauroms tolerancijos zonoms

Raktų padėties skylės laikomos ties±0,01 mm

Numatiniai paviršiai frezuojami paskutiniai, kad būtų išvengta įtampos poslinkio

4. Pašalinimas ir kraštų apdorojimas

Roboto šepetys arba rankinis 800# švitrinis popierius

Nusklembimas: 0,3–0,5 mm

5. Smėliavimas

Matinė,{0}}pirštų atspaudams atspari apdaila

Užtikrina tolygų anodavimo toną

6. Juodas anodavimas

Padidintas kietumas / apsaugotas nuo-dėvėjimosi

Paviršiaus išvaizda tampa vienoda giliai juoda

Pasirenkamas sandarinimas: DI vandens sandarinimas geresniam korozijos įvertinimui

Dažnos kokybės problemos ir kaip jas sprendžiame

Remiantis realiais gamybos atvejais.

1. Spalvų atspalvių nenuoseklumas

Pagrindinės priežastys:

Netolygus smėliavimas

Mišrios Al6061 partijos

Pataisyti:
Atliekame paketinį{0}}medžiagos kietumo bandymą ir palaikome fiksuotą pūtimo slėgį.

2. Kreipimasis po anodavimo

Dažnai atsitinka ant plokščių, plonesnių nei 6 mm.

Pataisyti:

Išankstinis apdirbimas-streso mažinimas

Dviejų{0}}pusių subalansuotas apdirbimas

Priveržkite{0}}nemokamą anodavimo stovus

Plokštumas pagerėjo nuo0,12 mm → 0,04 mmkliento 2024 m. užsakyme.

3. Pirštų atspaudų žymės ant pusiau{1}}blizgančių paviršių

Pataisyti:
Perjungti įsmulkus smėliavimas(#150 grūdų) + DI sandarinimas -, atsižvelgiant į klientų kokybės kontrolės atsiliepimus, matomos žymės sumažėjo 38 %.

Pagrindinės specifikacijos Pirkėjų paprastai prašo

Ši dalis tenkinasandorių / komercinių{0}}tikslų užklausas.

Parametras	Tipinė vertė
Medžiaga	Al6061-T6
Paviršiaus apdaila	Smėliuotas + juodas anoduotas
Plokštumas	Mažesnis arba lygus 0,05 mm
Padėties skylės tolerancija	±0,01–0,02 mm
Plokštės storio tolerancija	±0,05 mm
Anodavimo storis	10–18 μm

Jei jums reikia labai griežtų leistinų nuokrypių (pvz., roboto optinio kalibravimo), galime palikti skyles viduje±0,005 mmnaudojant presavimą + temperatūros{1}}kontroliuojamą apdailą.

Juodai anoduotų Al6061 padėties nustatymo plokščių pritaikymas

CNC tvirtinimo pagrindai

Lazeriniai arba kameros padėties nustatymo moduliai

Puslaidininkinės įrangos laikikliai

Robotų kalibravimo plokštės

Optiniai suolai

Tiksliosios automatikos blokai

Dažniausiai užsakymai gaunami išautomatizavimo originalios įrangos gamintojai, išmaniosios įrangos integratoriai, irR&D laboratorijos.

Kainodaros įžvalga: kas turi įtakos sąnaudoms?

Iš mūsų faktinių citatų 2024–2025 m.:

Pagrindiniai išlaidų veiksniai

Plokštės dydis ir storis

Skylių kiekis ir tolerancija

Anodavimo specifikacijos (standartinė / kieta / matinė{0}}juoda)

Partijos kiekis(didesnės partijos sumažina išlaidas 18–35%)

Įprastas kainų diapazonas (tik nuoroda)

Mažos plokštės (80 × 60 mm):4,8–7,5 USD / vnt

Vidutinės plokštės (150 × 120 mm):8,5–14,0 USD / vnt

Didelės plokštės (250 × 200 mm):16–28 USD / vnt

(Kainos labai priklauso nuo piešinio sudėtingumo ir apdailos reikalavimų.)

DUK apie smėliasrove padengtas juodai anoduotas Al6061 padėties nustatymo plokštes

1. Ar anodavimas turės įtakos matmenų tikslumui?

Anodavimas prideda5–10 μm vienoje pusėje. Kad tolerancijos būtų griežtos, prieš anodavimą sumažiname skyles.

2. Ar plokštę galima pagaminti su Al7075, o ne su Al6061?

Taip-Al7075 suteikia didesnį stiprumą, bet po anodavimo rodo šiek tiek mažiau vienodos spalvos.

3. Kaip prižiūrėti juodai anoduotą tvirtinimo plokštę?

Naudokite alkoholio servetėles; vengti šarminių valiklių, kurie gali išblukinti dangą.
